ULTRAPROBE UP15000 超聲波檢漏儀操作手冊

ULTRAPROBE UP15000超聲波全功能狀態監測系統是一款先進的超聲波檢漏儀。具有獨特的觸摸屏技術，方便使用。出檢測報告快速而準確，很大地提高了工作效率。

ULTRAPROBE UP15000超聲波全功能狀態監測系統產品簡介：

您也許常常在想，未來的檢測設備會是什么樣的？能做到非常高效、安全、直觀嗎？能使得災難性的故障和能源浪費成為過去嗎？

在過去的30年里， UE公司一直致力于研發一種超級的檢測系統，應用了所有的最先進的技術，力求符合每一個已知工廠的檢驗要求（依照客戶要求） - 為打造一個能置于你手心的完整的超聲波狀態監測實驗室。

觸摸屏技術
計劃/回顧檢測線路
多數據屏幕：分貝/溫度/頻譜分析
用紅外線測溫儀測量溫度
調整發射
機載頻譜分析
機載拍照
激光定位指向
回顧報警記錄及生成報告
存儲數據, 聲音,圖像
回顧歷史數據記錄
用于所有工廠的應用

所有的功能都通過觸摸屏技術，并配有易于識別的圖標。

當手握這款卓越的數字型檢測儀器時，您會真正的感覺你的夢想變成了現實。

ULTRAPROBE ® 15,000—把所有的檢測需求都掌控在您的手中

如果你還沒有使用過UE手持式數字超聲波檢測儀器，你就還沒有真正體驗過的完整的線路檢測。
UE系統在硬件方面進行了最大限度的加強，這使得它能更快更有效地完成你的檢測路線。UP15,000觸摸型檢測系統讓一切變得可能，它It's light, easy to control, simple to use, and extremely accurate.重量輕，易于控制，易于使用，而且相當精確。而且，所有的分析工具從數據、圖像、溫度到聲音分析都包括在這個緊湊的外殼里。

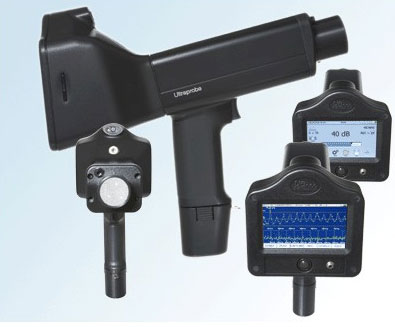

硬件特征包括：

紅外線溫度計

激光定位口
帶閃光燈的相機

側視圖儀器扳機

電池組件
開/關按鈕
可更換的檢測探頭

后視圖

觸摸屏技術

在顯示屏上有如下圖標

ULTRAPROBE ® 15,000

--超聲波檢測技術的未來僅是一觸而已

超聲波狀態檢測實驗室就握在您的手掌里，Ultraprobe ® 15000觸摸型非常精密先進，并且使用方便。

Ultraprobe ® 15000的核心是觸摸屏技術，一種真正全方位的檢測系統，你會著迷于如此多的應用方法和多種的應用領域。觸摸圖標的操作為您開啟世界先進的超聲波檢測系統。

以下是一些觸摸屏的演示：

主屏幕

顯示：

分貝
頻率
記錄號
靈敏度水平
應用

觸摸顯示屏可以調整靈敏度，頻率，或者更換圖標。

頻譜分析顯示

包括三種顯示方式：FFT，Times series，FFT & Time Series。
屏幕顯示或分析聲音的樣本，FFT。存儲聲音，并且可以存儲聲音的圖像。
調整采樣率。
所有的記錄都自動存儲在SD卡上（當測試完成后，可以很方便的把SD卡從儀器上拿下來，并且可以導入儀器數據庫管理軟件Ultratrend DMS中）。

溫度和dB值

查看分貝
查看強度指示針的變化
查看溫度（℃或F）
調整溫度進度的發射率
記錄數據
下載數據和溫度到電腦

相機顯示

拍照
變焦功能
閃光燈，可以設定開/關
存儲相片數據
測試的數據同時顯示在照片上

ULTRAPROBE ® 15,000技術參數

您會驚奇的發現，ULTRAPROBE®15,000可以快速提高檢測能力—可以降低工廠的能源浪費，從而增強您的獲取財富的能力。并且，方便的檢測報告可以使管理層認識到，在提高工廠贏利的方面超聲波狀態檢測程序的重要。

最后，您可測試您想測試的任何地方，為您提供精確的檢測結果。現在您可以通過ULTRAPROBE®15,000觸摸型了解超聲波狀態檢測的未來，并為您提供準確的數據和報告。

ULTRAPROBE ® 15,000觸摸型技術參數和功能

結構	涂裝鋁材和ABS塑膠制造的手持式手槍型
電路系統	具有溫度補償和RMS轉換的，固態模擬和SMD數字電路
頻率范圍	20KHz到100KHz （可按1KHz 增量調節）
響應時間	<10 毫秒
顯示	彩色觸摸屏，紅外、激光指示器，照相機和頻譜分析
錄音	WAV文件格式
紅外測溫	-20~500℃(-4℉~932℉）
照相機	200萬像素
激光指示器	除歐洲之外的其它地區：輸出 <5mW--波長640nm--Class IIIa 激光產品歐洲地區：輸出 <1mW--波長640nm--Class II激光產品
儲存位	400條信息儲存位
電池	充電式鋰離子電池
操作溫度	32℉—122℉(0℃—50℃)
輸出	外差法校準輸出、分貝、頻率以及SD卡
探測頭	超聲波掃描模塊、聽診器模塊、LRM遠程模塊和RAS-MT磁性模塊
頭戴式耳機	豪華噪音衰減耳機，可配合使用安全帽
指示	分貝、頻率、電池狀況和16波段圖
靈敏度	在15.24M（50英尺）距離內探測到直徑為0.127mm（0.005'）的漏孔，壓力為5psi(0.34bar)
臨界值	1 x 10-2 std. cc/sec to 1 x 10-3 std. cc/sec
尺寸	全套 Zero Halliburton 鋁便攜包21.5' x 18.5' x 8' (55 x 47 x 20 cm)
重量	手槍式主機：1.1kg 全套:8.6kg
保固	一年零件＼人工標準，5年返回保修登記
顯示模式	分貝（主顯）、紅外、ABCD、頻譜、應用類型頻譜分析（模式）：頻譜、時序、雙波形

*取決于泄漏的具體情況

Ultraprobe 15,000 全套：滿足并超過ASTME1002-2005泄露檢測的要求。

覆蓋以下單項或多項專利051115, 0303776, 0315199, 1206586, 1297576, 1881263, 2562758, 2689339, 4416145, 4823600, 5955670, 6122966, 6339961, 6341518, 6415645, 6655214, 6707762, 6804992.

UE Systems公司致力于不斷的完善產品，因此產品規格如有變更，恕不另行通知。

ULTRAPROBE ® 15,000觸摸型應用

Ultraprobe 15,000是終極的超聲波檢測系統。是在您手中的連續在線檢測的實驗室。幾乎可以應用于所有的工廠，在巡檢過程中通過簡單的觸摸操作就可以測試、分析、數據采集。相信您還未操作過這么一個完美、簡單的系統。目前具體的應用場合如下：

機械檢測/趨勢的機載分析
