SG5L4000U-XX-S019 紅外測溫裝置

紅外線爐膛溫度儀鍋爐啟動和運行溫度監測 紅外線測溫裝置監測爐膛 爐膛出口煙氣溫度

PLUSFO紅外線爐膛溫度計預防爐壁結焦
當入爐煤的灰熔點低，超負荷運行時，爐溫升高，煙氣流速快，煤的灰粒呈熔融；造成屏底結焦，引起過熱汽溫升高，并導致過熱汽溫、再熱汽溫減溫水開大，甚至會招致汽水管爆破；結焦會使鍋爐出力降低，嚴重時造成被迫停爐；結焦會縮短鍋爐設備的使用壽命；排煙損失增大，鍋爐效率降低；引風機消耗電量增加；由于結焦往往是不均勻的，因而水冷壁結渣會對自然循環鍋爐的水循環安全性和強制循環鍋爐水冷壁的熱偏差帶來不利影響。
所以選擇適當的爐膛出口溫度監測設備對鍋爐進行優化燃燒尤為重要， PLUSFO紅外線爐膛溫度計對爐膛出口煙溫（或高溫受熱面管壁溫度）進行在線溫度實時監測，在保證主參數合格的前提下，建立在線優化運行指導系統，通過指導運行人員調配一次風和二次風的的運行 ，控制爐膛出口煙溫，從而防止屏底或受熱面結焦、 PLUSFO紅外線爐膛溫度計通過對爐膛出口煙溫、過熱器氣溫、鍋爐負荷、燃燒氧量、爐膛排煙溫度等各種運行參數的在線監測，將FT限制在比煤灰軟化溫度最小值低38℃，可改善對流煙道的結焦問題。

PLUSFO紅外線測溫裝置監測爐膛或爐膛出口煙氣溫度

鍋爐運行人員通過對爐膛關鍵位置煙溫的連續、實時、準確、可靠測量和監測，能夠準確的掌握鍋爐運行情況和有效的進行燃燒控制。根據鍋爐控制理論和實踐表明，控制好爐膛出口溫度，對改善鍋爐的性能有很重要的作用（包括降低飛灰可燃物、預防爐管超溫、降低排煙溫度等等）。
PLUSFO紅外線測溫裝置技術特點：
1）能夠準確測量爐膛煙氣溫度；
2）能夠在線長期實時測量；
3）能夠適應惡劣的工作環境；

紅外爐膛火焰監測
在電站鍋爐燃燒過程中, 針對鍋爐內火焰和溫度場分布的監控具有極高的實用價值, 特別是在控制汽溫偏差、降低燃燒過程中的NOX排放,提高熱傳導效率以及燃盡率等方面有著高效指導運行的作用 。在此之前,受制于傳統測量手段的先天不足,對于爐內火焰溫度及其溫場的監測總是止步不前。
FG5L2200型紅外爐膛火焰監測創新性的借助紅外測溫技術,能夠準確探測鍋爐燃燒過程中的火焰溫度,利用多點網格法,可組成溫度場監測系統,從而順利的解決這一難題,同時, 紅外爐膛火焰監測自帶高清視頻功能, 在監測火焰燃燒溫度的同時亦可充當火焰電視。

解決鍋爐、熔爐和氣體溫度監測最佳
選擇，可用于：啟動、吹掃和結渣控制；
定位火焰溫度；火球中心；

紅外線爐膛溫度儀鍋爐啟動和運行溫度監測
在鍋爐點火時，為防止過熱器和再熱器因蒸汽流量不大管壁金屬超溫損壞，常需要使用煙溫探針以防止爐膛出口煙氣溫度過高，氮目前的煙溫探針只能探測小于570℃. PLUSFO紅外線爐膛溫度儀可監測鍋爐啟動時煙溫的溫度，從250℃-538℃（480℉-1,000℉），以預防因煙溫過熱造成管子損壞或因煙溫過低形成濕蒸汽對汽輪機造成潛在危險。也可監測鍋爐啟動時120℃到1650℃（250℉-3000℉）范圍的爐膛或鍋爐煙氣溫度，滿足鍋爐運行全過程監測的需要。

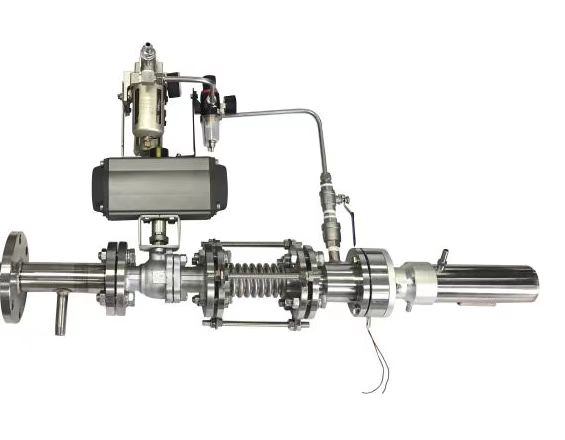

SG5L4000U-XX型紅外線爐膛測溫裝置

PLUSFO公司專為測量煙氣而開發的SG5L4000U-XX型紅外線爐膛測溫裝置，具有超強的穩定性和抗干擾性，并可以進行多探頭組網功能，具體參數如下：
1、產品型號：SG5L4000U-XX
2、測溫范圍： 120℃～1650℃
3、環境溫度：帶保護套0～315℃
4、輸出信號：4-20mA和HART或RS-232、報警同步輸出
5、工作電源：24VDC±10%，100mA
6、測量精度：測量讀數的±1%
7、重復精度：測量讀數的±0.5%
8、紅外頻譜：CO2氣體輻射光譜
9、響應時間：165ms
10、光學系數：34：1
11、光譜響應：X-Y
12、發射率：可調節：0.1-1.00
13、波長：X-Y窄波段（1.53m焦點處光斑大小為45mm,在9.9m處光斑大小為333mm,可以保證較小的爐膛開口來保證比較大的光斑平均溫度的測量）
14、距離系數D:S ：焦點34:1,遠視場30:1
15、穩定性：0.01%（絕對測量值的衰減率/月）
16、峰谷保持：0～10分鐘，峰值刷新后的衰減時間
17、平均模式：0～55秒，在預先設定好的時間間隔內更新數字輸出
18、冷卻要求：15SCFM（0.42m3/min）工廠用標準壓縮空氣

19、功率要求：帶24VDC的4-20mA兩線制電流回路
