IR-EL-3000 雙比色紅外測溫儀

IR-EL-3000 雙比色紅外測溫儀

產品詳情
雙比色測溫儀∶選用兩色溫度測量方式，即根據總體目標物件輻射源的2個紅外線股票波段的動能比率來明確被測物件的溫度。因精確測量結果在于2個股票波段輻射功率之比，因此，輻射源動能的一部分損害對精確測量結果沒有危害。可擺脫傳輸方式有塵土、濃煙、水蒸氣，視場部分擋住和精確測量間距轉變導致的輻射源動能衰減系數而造成的數據誤差，尤其適用相對性極端的溫度測量自然環境金屬材料熱處理全過程中，金屬表層難以避免會迅速空氣氧化產生空氣氧化層，空氣氧化層會隨溫度轉變掉下來或是皺裂（比如軋鋼生產流水線），皺裂氧化皮和金屬材料本身產生空隙，促使空氣氧化層的溫度小于金屬材料本身溫度。兩色紅外測溫儀能夠非常好的擺脫因而造成的數據誤差。促使生產工藝流程數據信息靠譜且離散性小，便于加工工藝剖析。比色計溫度測量針對真空泵或維護汽體加溫系統軟件也具備優點，能夠擺脫窗戶口原材料造成的數據誤差，讓精確測量值更貼近真值。
雙比色測溫儀具備看著看準系統軟件，十分便捷客戶安裝及即時查詢紅外測溫儀是不是描準。針對密封性自然環境的檢測系統，看著看準還能夠做為爐內工作狀況的觀查對話框。
雙比色測溫儀具備豐富多彩的作用，即時高亮度溫度檢測值表明，客戶可選精確測量方法，精確測量方式，溫度測量速率，輸出規格型號設定。徹底考慮顧客各種各樣當場應用要求。人機交互技術簡易，便捷。
純色溫度表在應用全過程中，會碰到下列幾類緣故造成的數據誤差∶
1、原材料空氣氧化表層情況發生改變，或是金屬氧化物和初始原材料裂開而造成很大的數據誤差。
2、原材料自身發射率較低而造成的數據誤差
3、精確測量艱苦環境（煙塵，濃煙，水蒸汽等）而造成的數據誤差。
4、精確測量直徑不可以徹底考慮紅外測溫儀的視場要求而造成的數據誤差。

1.1概述

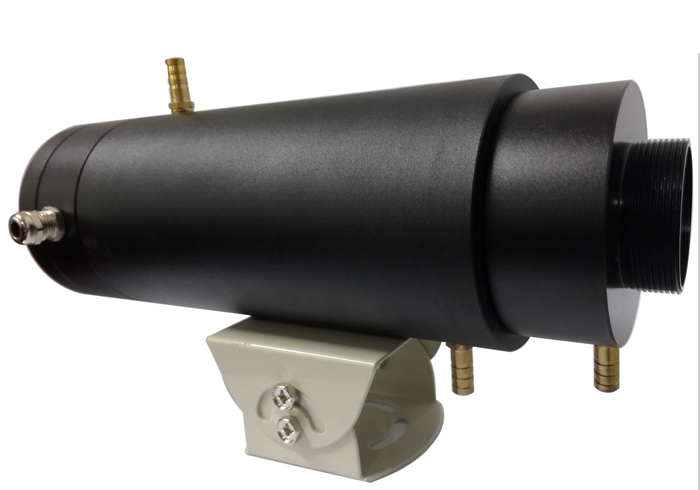

IR-EL-3000 系列雙色測溫儀（又稱比色高溫計），是一款高性能、智能化的雙色紅外測溫儀。它具有堅固的外形，采用304不銹鋼機芯，可選裝帶吹掃和冷卻功能的304不銹鋼防護套。它使用手動可調焦鏡頭，消色差組合透鏡，高可靠性電路設計（低溫漂、全數字化測量設計方案、高集成度SOC芯片應用、可視化OLED操作界面）和軟件設計（環境溫度的補償、實時信號處理、異常信號的處理、各種應用環境軟件代碼的不斷優化）。這些特殊的設計，使IR-SS系列雙色測溫儀可滿足各種苛刻工業現場和精確溫度控制的使用需求。
IR-EL-2400雙色紅外測溫儀采用雙色測溫原理通過測量兩個不同波長能量的比值來確定物體的溫度，先進的軟、硬件設計，可滿足在水汽、灰塵、目標大小變化、部分被遮擋、發射率變化等環境中，即使檢測信號衰減95%，也不會對測溫結果有任何影響。
它除了適用于一般工業場合的溫度測量外，也適用于遠距離測量小目標、發射率易變化的材料以及有強烈衰減的場合精確溫度的測量。
IR-EL-6017雙色紅外測溫儀可應用于中、高溫2000℃以下雙色測溫需求，如：線棒材、熱軋板、鍛造、鑄造、水泥窯、熱處理、感應加熱、單晶硅和多晶硅等各種工業場合溫度的測量。也可以應用于真空爐、石墨爐、高溫爐等超高溫3000℃以下雙色測溫的應用，并具有較高的穩定性。

1.2產品特點
測溫范圍覆蓋250℃～3000℃；
測溫精度0.5%,重復精度為2℃，分辨率0.1℃；
響應時間5ms～99.99s可調；

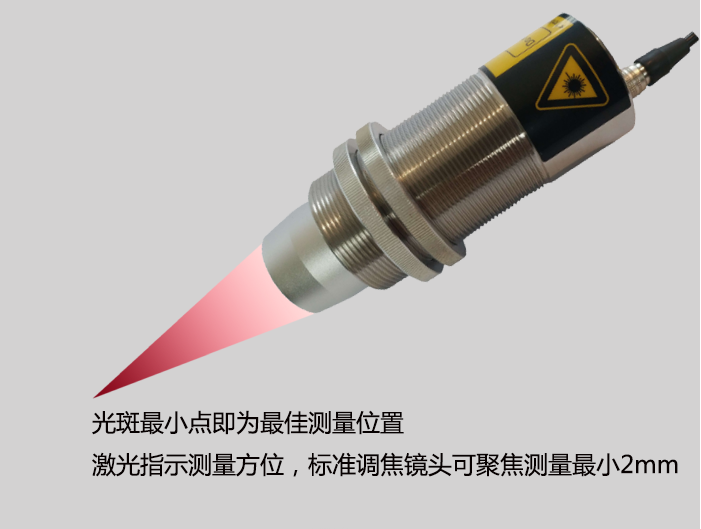

采用手動可調焦鏡頭，標準焦距0.35m至無窮遠，近焦距0.2m～0.5m可調；
對探測器采用PID恒溫控制，自帶全量程溫度補償，避免了環境溫度對測量精度的影響；
兼具雙色和單色測溫功能；高亮度綠色LED光源或目鏡，清晰顯示被測目標的位置及大小；
雙色模式下，有鏡頭臟檢測功能；
采用工業級OLED屏為顯示界面，人機界面友好；
多功能外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及1路RS485通訊接口；
軟硬件等抗干擾設計提高系統穩定性，可抗2500VDC脈沖群干擾；
有抗氧化測量功能，測量時不受氧化物的影響；

1.3雙色測溫儀與單色測溫儀比較的優勢
雙色測溫不會隨物體表面的狀態而變化（表面粗糙度不一樣、或表面的化學狀態不一樣），不會影響測溫的準確性，而單色測溫儀就會有影響。

測溫儀的光學部分如玻璃，在使用一段時間后會留下一些灰塵，空氣中有水、氣、油等，都會使發射率系數降低，所以單色測溫儀在此時測量溫度會降低。雙色測溫儀是通過測量物體在特定的兩個波段范圍內的比值，當出現灰塵、水汽等，所測得的兩個波段范圍內的信號同時下降，相除以后，比值不變。但這并不指使用雙色測溫儀就不需要進行維護，灰塵、水汽等太臟時，仍需擦拭玻璃。

單色測溫儀不能測量比視場范圍小的物體。當目標不能充滿視場時，會使測量溫度低

雙色測溫儀能測量比視場范圍小的物體。

1.4雙色模式適用場合

測量現場多灰塵、水汽和霧氣，測量距離遠和近的變化，測量小目標，物體局部被遮擋等場合，以及需要免維護的場合。雙色模式允許安裝角度與測量方向小于45度。當背景溫度比被測溫度更高時，不適用于選擇雙色模式，應選擇單色模式。

1.5技術參數

型號	IR-EL-1700	IR-EL-1800	IR-EL-2500		IR-EL-3000
測溫范圍	600℃～1700℃	600℃～1800℃	700℃～2500℃		700℃～3000℃
探測器	Si/Si（疊層硅）
單色工作波長	1.08μm
比色工作波長	波長1：（0.7～1.08）μm；波長 2：1.08μm
主要應用	熱軋、線棒材、金屬鍛造、鑄造、感應加熱、溶化的玻璃、水泥窯、半導體、真空爐、多晶硅、單晶硅			高溫爐、石墨爐、真空爐、半導體
距離系數	60：1	標準100：1， 60：1需定制		200：1
測量距離	標準焦距：0.35m至無窮遠可調；近焦距：0.2m～0.5m
測量精度	±0.5%T（T為測量溫度值）
分辨率	0.1℃
重復精度	±2℃
單色系數	0.100～1.100，步距0.001可調。
雙色系數	0.850～1.150，步距0.001可調。
響應時間	最快5ms，5ms-99.99s可調節
信號處理	峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能
輸出	第一組多種模擬量輸出（4mA～20mA，0mA～20mA，0V～5V，0V～10V可切換），輸出分辨率16bit，精確到0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA
	第二組模擬量輸出4mA～20mA，分辨率16bit，精確到0.1℃，電流環輸出最大負載600Ω
	報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制，導通電阻≤2Ω，最大允許電壓AC42V或DC60V，最大允許電流120mA，響應時間2ms
	PNP電平輸出（輸出電流100mA，帶過載保護）
	RS485輸出，可實現參數修改，數據記錄和查詢等功能
顯示方式	采用工業級自發光OLED顯示屏
供電電源	DC（20～30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA）內置EMI濾波器，可抗2500VDC脈沖群的干擾。
預熱時間	內置40℃恒溫加熱器，通電10min后測溫。內置全程溫度補償，測溫精度幾乎不受環境溫度的影響。
瞄準方式	可見高亮度綠燈或目鏡瞄準，2選1
接口	進口密封插頭和12芯高溫屏蔽電纜
使用環境	不帶水冷：-20℃～+60℃，吹掃壓力為0.1MPa，流量為6L/ min 帶水冷：-20℃～+200℃，冷卻水壓力為0.2MPa，流量為2L/min
防護等級	IP65
