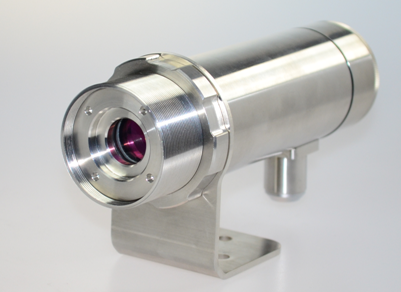

E1RL-F2-V-0-0鋼坯軋鋼視頻紅外雙色測溫儀
紅外測溫儀在軋鋼廠的應用
在軋鋼過程中，鋼坯的軋制溫度是關鍵的工藝參數，鋼坯溫度控制的好壞，將直接影響產品的質量。在軋鋼工藝中，鋼坯溫度傳統的控制方法是用熱電偶測量加熱爐內溫度的辦法間接控制。由于熱電偶測得的是爐內腔體的溫度，而不是鋼坯的真實溫度，加上爐內狀況的變化，其內部的溫度分布也存在著一定的離散性，故熱電偶測得的溫度并不能代表每一根鋼坯的實際溫度，而鋼坯一出爐，溫度就通常用肉眼根據其發紅的顏色來估計，無法定量地檢測出每根鋼坯的實際溫度。我們根據軋鋼的工藝特點，在HDIR系列紅外測溫儀上，專門增設了軋鋼測量功能，不但能較正確地測量出每根鋼坯的實際溫度，還可以對鋼坯的根數進行計數。其使用方法如下：
將紅外測溫探頭固定安裝在軋機的入口或出口附近，并通過瞄準器對準鋼坯的運動軌跡，使其能掃瞄每一根鋼坯。當每根鋼坯經過紅外探頭時，儀表將自動對鋼坯的表面溫度進行快速測量（每10毫秒采集一個數據），再經信號處理系統進行處理，整理出最高溫度數據作為該根鋼坯的實際溫度，從而有效地減小鋼坯表面氧化皮的影響。在每根鋼坯離開時，上排顯示窗顯示并保持溫度值，在下根鋼坯到來時清零。下排顯示窗顯示計數根數（計數范圍0-9999根）。該儀表聯接打印機，即可打印出每根鋼坯的溫度值、根數序號和時間。該儀表還帶有上、下限溫度報警信號輸出和數字通訊接口，可以聯接計算機或大屏幕顯示儀。使用紅外測溫儀可以為工藝管理提供有效的依據，為提高產品質量創造條件。
測溫范圍: 0-1000℃ 700-1600℃ 900-2000℃
測量功能: 瞬時值 平均值 峰值 軋鋼
輸出信號: 4～20mA或0～10mA
數字接口: RS-232串口 標準并行口
使用環境: 環溫：儀表箱0～50℃ 紅外探頭0～65℃ 相對濕度：≤85％
電 源: AC220V±15％ 50Hz±3Hz
儀器功耗: 約20W
配套設備: 可配接記錄儀 打印機 大屏幕顯示儀
主要特點: 該儀表應用了單片微機技術，功能十分完備，通過鍵盤操作，可方便地設置輻射系數、上、下報警限，時間常數，打印時間間隔，日歷（年、月、日、星期、小時、分、秒）等參量，也可方便地選擇即時、平均、峰值以及軋鋼等工作狀態，所有參量、工作狀態停電或關機后，都能記憶，來電或開機后不必重新設置，除以上功能外，本表還增加了校驗功能，此功能主要為了方便有紅外標定設備的用戶，用了一定時間后自己標定校準儀表精度。廣泛應用于冶金、機械、陶瓷、玻璃、窯爐、化工、硅酸鹽制品、水泥、食品、紡織、紙張、等領域。
