熱風爐是為高爐加熱鼓風設備，是現代高爐不可缺少的重要組成部分?，F代高爐多采用蓄熱式熱風爐，其工作原理是先燃燒煤氣，用產生的煙氣加熱蓄熱室的格子磚，再將鼓風站送來的冷風通過熾熱的格子磚進行加熱 將熱風爐輪流交替地進行燃燒和送風，使高爐連續獲得高溫熱風。熱風爐拱頂的溫度，是安全、準確操作熱風爐所必需的重要數據。
1、傳統熱風爐溫度的檢測是通過熱電偶來測量，采用裝配式鉑銠—鉑熱電偶或雙鉑銠熱電偶，通過測量拱頂保溫墻的溫度，間接地控制熱風溫度。
2、熱風爐耐火材料內襯在高溫、高壓環境下，工作條件十分惡劣。熱電偶對使用環境的要求和本身結構的限制，在溫度變化頻繁壓力波動大和振動的場合，造成了熱電偶測溫不準確、反應滯后，不能準確反應爐內溫度的變化。
3、熱電偶長期工作在高溫區1200℃～1300℃，熱電偶接線盒所處環境溫度亦高達100～120℃，致使電偶的使用壽命很短，從幾周到幾個月不等。增加了使用成本和維護工作量。

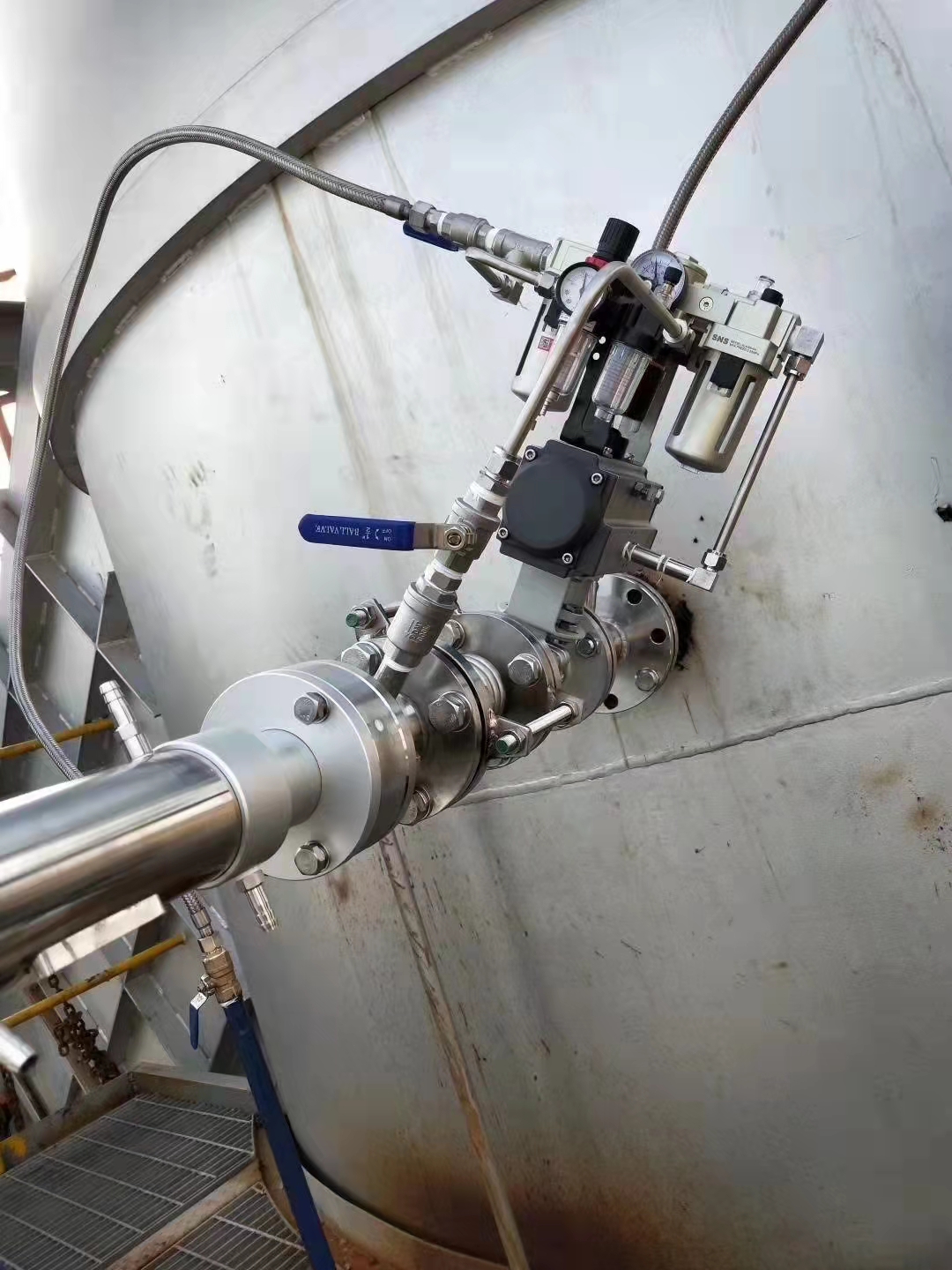

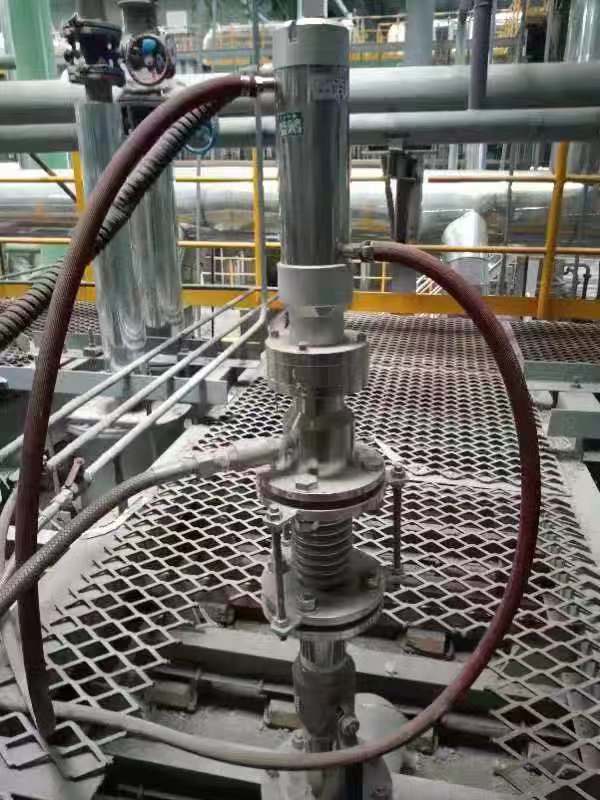

4、為了克服上述缺點，本公司設計生產的熱風爐拱頂紅外測溫系統能很好地解決了以上問題，可確保紅外測溫系統在復雜的環境下可靠工作。
5、該產品除了用于熱風爐測溫外，也可以用于加熱爐內溫度的測量。
6、結構件耐腐蝕，使用多年，外觀也不會有變化。
技術參數
|
測溫范圍（℃） |
250～3000（分段溫度量程范圍可選） |
|
主要應用 |
熱軋、線 棒材、金屬鍛造、鑄造、真空爐、感應加熱 、溶化的玻璃、水泥窯、半導體 |
|
距離系數 |
100：1 |
|
測量距離 |
0.35m至無窮遠可調 |
|
測量精度 |
±0.5%T |
|
分辨率 |
0.1℃ |
|
重復精度 |
±2℃ |
|
單色系數 |
0.100～1.000，步距0.001可調。 |
|
雙色系數 |
0.850～1.150，步距0.001可調。 |
|
響應時間 |
5ms～99.99s可調 |
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能 |
|
輸出 |
多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選）， 分辨率0.1℃，電流環輸出負載600Ω，電壓輸出允許電流10mA |
|
模擬量12bit輸出4mA～20mA，分辨率1℃，電流環輸出負載600Ω |
|
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命制， 導通電阻≤25Ω，允許電壓AC60V或DC60V，允許電流120mA，響應時間2ms |
|
|
PNP電平輸出（輸出電流100mA，帶過載保護） |
|
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
|
|
顯示方式 |
采用工業級OLED顯示屏 |
|
供電電源 |
DC（20～30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA） 內置EMI濾波器，可抗2500VDC脈沖群的干擾。 |
|
預熱時間 |
內置恒溫加熱器，通電10min后測溫 |
|
瞄準方式 |
內置可見高亮度綠燈或目鏡瞄準 |
|
接口 |
采用德國binder密封插頭和12芯屏蔽電纜（長度2.5m） |
|
使用環境 |
不帶水冷：-30℃～+55℃，吹掃壓力為0.1MPa，流量為6L/ min 帶水冷：-30℃～+120℃， 冷卻水壓力為0.2MPa，流量為2L/min |
|
防護等級 |
IP65 |
接線表
|
棕 |
紅 |
橙 |
黃 |
綠 |
藍 |
紫 |
灰 |
白 |
黑 |
粉紅 |
淺藍 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
+24V |
0V |
多種方式 模擬量 |
(4～20) mA |
輸出信 號地線 |
COMH |
NOH |
COML |
NOL |
A |
||
|
電源輸入 |
模擬量輸出 |
對0V |
上限報警輸出 |
下限報警輸出 |
RS485通訊接口 |
||||||
多種方式模擬量輸出為：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V 可選。
