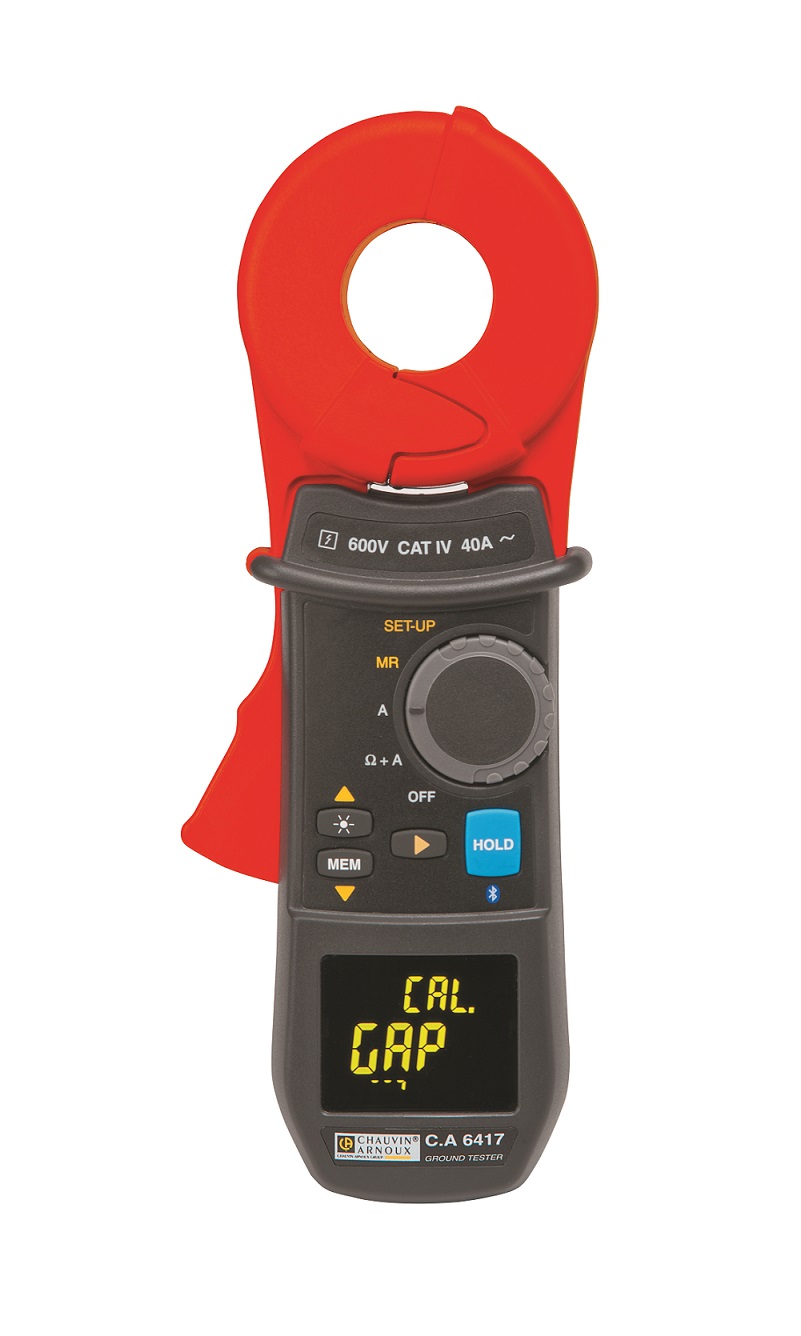

CA 6417 接地回路鉗表
產品編號：P01122016 全新升級的 CA6417 接地回路電阻鉗表
鉗形接地電阻測試儀，不需將被測接地點與系統斷開，即可快速地測量多點接地系統的接地電阻。只需將鉗口鉗住接地下引導體或接地極即可測得其接地電阻。由于測量時不用斷開接地系統，用戶能夠同時測量到接地回路上的各個聯結及接點等質量
>更大的測量范圍：
? 回路電阻：0.01 --- 1500?
? 回路電感：10 ---- 500μH
? 泄漏電流：0.2mA --- 40A
>獨創：“轉換頻率計算”，“地電壓”及“回路電感”測量功能
>具有“鉗口開啟助力系統”專利
>具有告警組態功能（電阻、電流、地電壓）
>高達2000個數據存儲功能（CA6417）
>藍牙數據傳輸功能（CA6417）
>軟件支持安卓系統設備，可GPS定位測試位置
產品應用:
- 測量電力系統接地極及地網電阻
- 在多點接地系統中，無需斷開被測接地極
- 測量大樓接地回路電阻及導通性
- 測量接地系統中的泄漏電流
- 可先在現場進行測試并記錄，之后再回讀并分析測量數據
- 適用于移動通信基站塔及通信站臺
- 適用于游泳池、溫泉及其他消費性公共場所的電氣設備
|
CA 6416
|
CA 6417
|
|
| 技術指標 | 測量范圍 / 分辨率 / 精度 | |
|
接地回路電阻（?）
測量范圍/分辨率/精度
1,500-計數顯示
|
0.010至0.099 / 0.001 / ±1.5%±0.01
0.1至0.99 / 0.01 / ±1.5%±2r
1.0至49.9 / 0.1 / ±1.5%±r
50.0至99.5 / 0.5 / ±2%±r
100至199 / 1 / ±3%±r
200至395 / 5 / ±5%±r
400至590 / 10 / ±10%±r
600至1,150 / 50 / 約20%
1,200至1,500 / 50 / 約25%
|
|
|
測量頻率
|
2,083 Hz
轉換頻率計算 50, 60, 128, 2,083 Hz
|
|
|
回路電感測量（μH）
測量范圍/分辨率/精度
|
10至100 / 1 / ±5%±0.01
100至500 / 1 / ±3%±r
|
|
|
地電壓（V）
測量范圍/分辨率/精度
|
0.1至4.9 / 0.1
5.0至49.5 / 0.5
50.0至75.0 / 1
|
|
|
電流 / 泄漏電流
測量范圍/分辨率/精度
4,000-計數顯示
|
0.200至0.999 mA / 1 μA / ±2%±50μA
1.000至9.990 mA / 10 μA / ±2%±50μA
10.00至99.90 mA / 100 μA / ±2%±r
100.0至990.0 mA / 1 mA / ±2%±r
1.000至39.99 A / 10 mA / ±2%±r
|
|
|
組態設定
|
|
|
|
模式
|
標準 或 高級
|
|
|
告警功能
|
Z, V, 和 A（可組態設定）
|
|
|
蜂鳴器功能
|
有
|
|
|
保持 (HOLD) 功能
|
手動 或 自動 PRE-HOLD（預先保持）
|
|
|
自動關機功能
|
有
|
|
|
顯示
|
152段 OLED，顯示區域 48 x 39 mm
|
|
|
鉗口直徑
|
Φ35mm
|
|
|
儲存（帶日期時間標記）
|
300筆
|
2,000 筆
|
|
通訊
|
-
|
藍牙 class 2
|
|
電源
|
4 x 1.5V LR6 (AA) 堿性電池
|
|
|
電池使用壽命
|
1,440次，每次30s測量
|
|
|
自動校準
|
開機后自動進行
|
|
|
電氣安規
|
IEC 61010 600V CAT IV
|
|
| 防護指數 |
IP 40
|
|
|
外型尺寸 / 重量
|
55 x 95 x 262 mm
|
|
