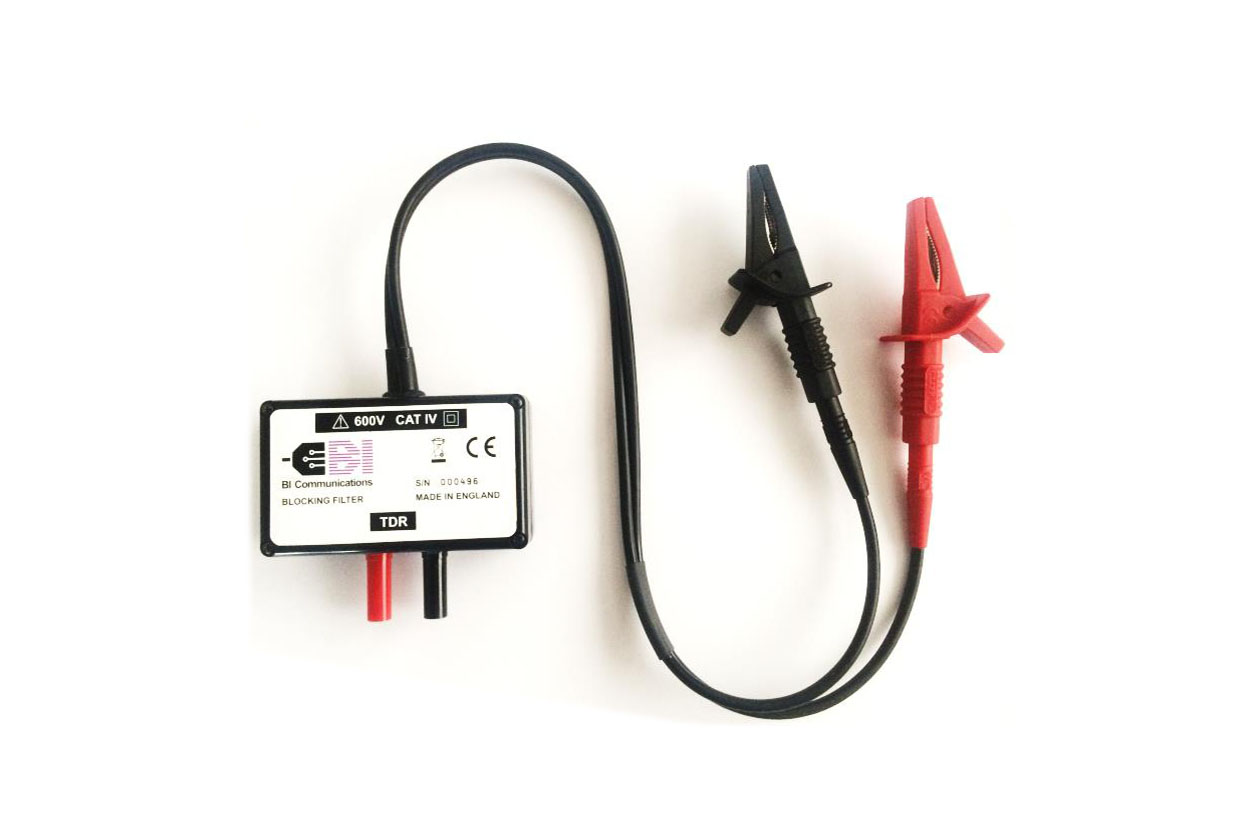

BF1過濾器 低壓帶電線路電纜在線測試組件
F1耦合過濾器用于將TDR（時域反射儀 / 脈沖回波儀或“電纜雷達”）連接到通電的（LV）低壓電纜，可用于電纜故障的帶電測試，合法或非法的T形接頭。通過連接BF1，TX6000允許測試最大600V CAT IV的帶電電纜，設備符合EN61010-1-2010標準。
警告：如果在不遵守所有安全條件的情況下使用設備，則無法保證安全操作。 操作員或使用者將因錯誤使用而對人員或財產造成損害。
連接：連接很簡單，帶有熔斷鱷魚夾的連接導線根據需要與通電線纜（最大600V）相連接，請確認遵守適用于通電的所有安全規則和程序。如果需要，延伸引線允許延伸LV連接引線，例如， 連接母線時；連接“TDR”必須連接到TDR。 作為可選配件，可以使用從BF1輸出到TDR的BNC連接的適配器插頭。
產品特點
通過19mm中心的兩個4 mm安全插頭直接插入TDR主機
額定電壓600伏
50厘米長的輸出引線
配有保險絲的測試棒
額定電壓高達600V CAT IV
額定頻率50/60 Hz
工作溫度-10℃（最小值）至50℃（最大值）
儲存溫度-20℃（最小值）至70℃（最大值）
尺寸28.5 x 85 x 50（mm）
重量200克
電纜長度0.5米
安全標準EN 61010-1-2010
防水/防塵IP54
保險絲額定值1000V，500mA快熔（6.3×32 mm）
大電壓 400V AC，CAT IV
電纜長度 0.5米
外形尺寸 51 x 29 x 112 mm
重量 250 g (包含配件)
