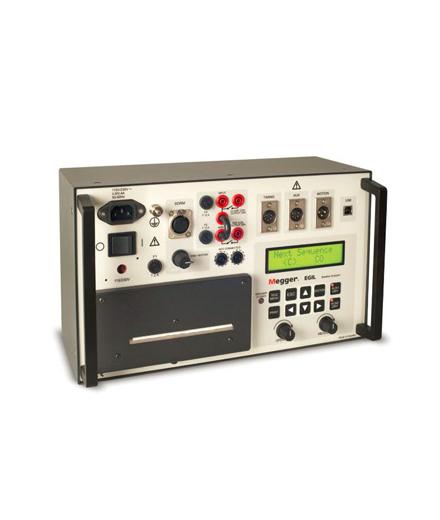

?EGIL?集成了從我們較大的儀器經驗中獲益的優點，適用于每相一次接觸的斷路器。 更小更簡單，EGIL同樣具有多樣性
?而EGIL的價格使其對小型發電廠具有吸引力。
?此外，它為大型電力公司的維修部門提供了理想的輔助工具。
?EGIL設計用于測試每相具有一個主要觸點的斷路器。 它的三個時間通道連接在一起。 同時記錄和顯示裝有預插入電阻的并聯觸點事件。 有兩個*立的時間通道用于測量輔助觸點。 為了簡化現場連接，EGIL配備了主要和輔助觸點的現成多電纜組。
?自動測量線圈電流，并在顯示窗口或通過內置打印機測試后立即顯示其他讀數。 EGIL易于使用 - 內置的音序器（程序單元）可自動設置儀器進行下一個連續的斷路器操作。
?主要用于測量行程（運動），可選的模擬輸入通道也可以找到許多其他用途。 如果未安裝此通道，則所有相關的菜單命令都將被隱藏。
?具有SDRM選件的EGIL和SDRM附件可實現靜態和動態電阻測量。
?EGIL還可以配備可選的USB接口，用于與PC和CABAWin?斷路器分析軟件進行通信。
EGIL斷路器分析儀特點：
?適用于每相斷路器的所有斷路器的定時和行程測試
?非常易于使用和可靠
?兩個*立的定時通道用于測量輔助觸點
?用于驅動傳感器的模擬測量通道或一般電壓/ 電流測量
?靜態和動態電阻測量以及SDRM201
EGIL斷路器分析儀優點：
1. 電源電壓轉換開關，115/230 VAC。
2. SDRM （可選）靜態和動態電阻測量。SDRM201附件接口。
3. 內置線圈電流測量。讀數顯示在自動縮放圖上。
4. 定序器用于線圈的信號允許對于彼此不同的線圈脈沖引入延遲。
5. 三個定時通道。主觸點和預插入電阻連接都可以在同一通道上定時。 結果以圖形和數字方式呈現。
6. 兩個電隔離定時頻道 可用于干燥或濕式輔助觸點的定時。
7. 可選模擬輸入通道，用于測量行程（運動）或任何其他模擬電壓。
8. USB（可選）接口為PC。 支持與KAABA斷路器分析軟件的通信。
9. 內置打印機功能自動刻度，114mm（4,5“）寬的紙張可以快速方便地更換。
10. 電隔離插座確保在斷路器中或斷路器上工作之前安全可靠地?cái)嚅_操作線圈電纜。
11. 斷路器狀態指示Egil測量斷路器的狀態（開路或閉合），隨后，該定時器將自動設置儀器進行下一個順序操作。
12.序列按鈕（C，O，C-O，O-C或O-C-O）設置，并從測量結果中運行打印。
13. 開關用來設置斷路器到所需的狀態，而不激活測量通道。
14.菜單驅動程序自動調用默認設置以消除耗時的預設。 與卸載的可選設備相關聯的所有菜單行都是隱藏的，以增強簡單性。對于基本的EDIL單元，您只需連接多根電纜組并轉動MEASURE旋鈕。
15.MEASURE旋鈕 運行一個斷路器操作順序，測量和記錄結果。
16.使用AUX 1和2按鈕對于輔助觸點定時的時間通道。 可以選擇接觸感應或電壓檢測。
EGIL斷路器分析儀應用：
?EGIL主要用于在中等電壓下測試高壓斷路器。 但是，由于時間通道沒有電隔離，因此每相不能有多于一個斷路。 記錄主觸點，預插入電阻觸點和輔助觸點的接觸時間。 也記錄線圈電流。
?除了實際測量值之外，根據IEC標準的幾個參數被計算并顯示在報告中，例如。 關閉和開放時間，階段之間的差異，過度運行，CO和OC時間（和其他）。
EGIL斷路器分析儀應用實例
重要：使用儀器之前，請閱讀使用說明書。
1.使用附帶的地面電纜接地EGIL。確保斷路器在兩側都是閉合的并接地。
2.將主接觸電纜組件連接到EGIL和斷路器。
3.將輔助觸點電纜組件連接到操作機構上的a-和b-觸點。
4.將EGIL定序器連接到接近和跳閘線圈和輔助電壓。
5.拆下斷路器一側的接地連接。
6.您現在可以繼續進行測試。只需轉動MEASURE旋轉開關并讀取結果。
