2001L-LH42EX00S 紅外測溫儀 管道煙氣測溫裝置

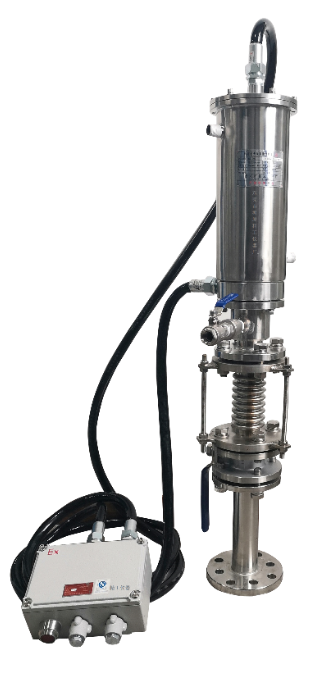

硫化爐專用紅外線測溫儀 2001L-LH42EX00S

2001L-LH42EX00S

硫化爐專用紅外線測溫儀

主要性能指標 2001L-LH42EX00S是精工，2001L系列中單獨為適應石化行業用戶的要求 而開發的 本征安全型測溫探頭 （防爆等級: EEx ib n C T4），可用于石化行業生產中硫化爐、裂解爐等部位的溫度測量，寬 大的測溫范圍可以滿足用戶的不同部位測溫需求。具體指標如下：

溫度范圍：500?2000 °C （可調整）智能響應爐溫附帶峰谷值保持功能 精 度：測量值的土 1% 重復性：測量值的土 0.5% 波 長：2.2微米 響應時間：100毫秒 距離系數（測量距離和測量斑點大小的比值）： 60:1 工作電壓：24VDC 數字輸出：采用 HART協議方式 模擬輸出：4?20毫安 帶HART協議通訊 兩線制 電氣接口 ： 3/4 ” NPT 加裝保護套以后的工作環境溫度：— 40---315 C 過程壓力：小于 0.6Mpa 保護套帶空冷裝置 其他附件：HART適配器（帶溫度監測軟件）、空氣過濾器、手動球閥、連接法蘭、 窺視安裝管及安裝緊固件 防護等級：IP66 , NEMA 4X 防爆等級： EEx ib n C T4 1.2硫化爐紅外測溫裝置的說明 為了適應石化行業的特殊應用場合，我們選擇了本征安全性紅外 測溫探頭。同時因為現場可能有腐蝕及探頭在室外進行測量工作的要求，因此所 有附件的配置都從長時間工作、免維護的角度來考慮。 從該裝置以前的安裝、運行情況來看，硫磺回收燃燒爐的紅外測溫使用本裝 置也可以達到用戶的要求。

硫磺回收裝置紅外線測溫儀

2001L紅外測溫儀用于中制硫爐/酸性氣體燃燒爐、裂解爐、硫化爐、氨氣焚燒爐

2001L-LH42EX00S紅外線測溫儀

為適應石化行業用戶的特殊要求而開發的紅外測溫儀，可用于石化行業生產中制硫爐/酸性氣體燃燒爐、裂解爐、硫化爐、氨氣焚燒爐等部位的溫度測量，寬大的測溫范圍可以滿足用戶的不同部位測溫需求。

產品參數：

型號：2001L-LH42EX00S
測量范圍：500-2000℃

精度：±1%

重復性：±0.5%
波長：2.2μm
安裝方式：法蘭連接
