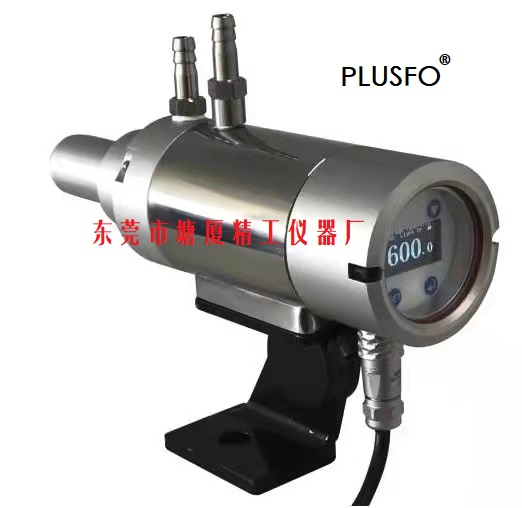

E1RL光纖式單色紅外測溫儀可廣泛應用于冶金行業（棒材、熱軋板、鍛造）和鑄造行業，水泥窯，感應加熱，單晶硅和多晶硅等各種工業場合溫度的測量。
它具有堅固的外形，采用不銹鋼鏡頭（帶吹掃功能），鋁壓鑄外殼，防護等級為IP54。它由鏡頭、光纖、處理部件組成。光纖和鏡頭組件可以承受250℃的高溫，不需要另外的冷卻。除了適用于一般工業場合溫度的測量,也適用于安裝在電磁干擾較強和環境溫度較高的場合。軟硬件設計，適用于一百萬倍信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。
產品特點
- 測溫范圍覆蓋300℃～2500℃
- 測溫精度可達0.5%
- 重復精度為2℃
- 響應時間5ms～99.99s可調
- 產品分辨率達0.1℃
- 采用可調焦鏡頭，超寬調焦范圍，0.15m至無窮遠可調
- 采用激光瞄準，1：1、清晰顯示出被測目標的位置及大小
- 對探測器采用PID恒溫控制，消除環境溫度對測量的影響
- 特殊設計的窄帶紅外濾色片，使檢測器受發射率的變化降低到最小
- 采用工業級OLED屏為顯示界面，人機界面友好
- 豐富的外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及RS485通訊接口
- 軟硬件看門狗，硬件EMI濾波等設計提高系統穩定性
- 可抗2500VDC脈沖群干擾
- 最多支持26臺測溫儀總線級聯，通過PC實現網絡化控制
技術參數
|
型號 |
EL-FS-6016 |
EL-FS-7022 |
EL-FS-8025 |
EL-FG-3014 |
EL-FG-3522 |
|
測溫范圍 |
600℃～1600℃ |
700℃～2200℃ |
800℃～2500℃ |
300℃～1400℃ |
350℃～2200℃ |
|
工作波長 |
（0.85～1.1）μm |
（1.45～1.7）μm |
|||
|
探測器 |
Si（硅光電池） |
InGaAs（銦鎵砷） |
|||
|
主要應用 |
連鑄、熱軋、感應加熱、多晶硅和單晶硅， |
感應加熱、熱處理、多晶硅和單晶硅，高溫場合溫度的測量 |
|||
|
距離系數 |
75:1或150:1 |
150:1或200:1 |
75:1或150:1 |
150:1或200:1 |
|
|
測量距離 |
固定焦距0.2m以上，可調焦距0.15m至無窮遠可調 |
||||
|
測量精度 |
±0.5%tm℃（tm為測溫范圍上限值） |
||||
|
溫度分辨率 |
0.1℃ |
||||
|
重復精度 |
±2℃ |
||||
|
單色系數 |
0.100～1.000，步距0.001可調 |
||||
|
響應時間 |
5ms～99.99s可調 |
||||
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，掉電保護等功能 |
||||
|
輸出 |
多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選）， |
||||
|
模擬量12bit輸出4mA～20mA，分辨率1℃，最大負載600Ω |
|||||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制， |
|||||
|
PNP電平輸出（輸出電流100mA，帶過載保護） |
|||||
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
|||||
|
顯示方式 |
采用自發光工業級OLED顯示屏 |
||||
|
供電電源 |
DC（20～30）V，功耗：5W（24V@200mA），帶過壓、過流、短路保護， |
||||
|
預熱時間 |
內置恒溫加熱器，通電10min后測溫 |
||||
|
瞄準方式 |
內置可見紅色激光瞄準 |
||||
|
使用環境 |
測溫儀：不帶水冷（-30℃～+55℃），帶水冷（-30℃～+120℃）， |
||||
|
防護等級 |
IP54 |
||||
接線表
|
棕 |
紅 |
橙 |
黃 |
綠 |
藍 |
紫 |
灰 |
白 |
黑 |
粉紅 |
深藍色 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
+24V |
0V |
多種方式 |
(4～20) |
輸出信號地線 |
PNP |
COMH |
NOH |
COML |
NOL |
A |
B |
|
電源輸入 |
模擬量輸出 |
上限報警輸出 |
下限報警輸出 |
RS485通訊接口 |
|||||||
多種方式模擬量輸出為：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V可選，默認為（4～20）mA。
