DIT1-7014 橫火焰爐紅外測溫儀
產品介紹

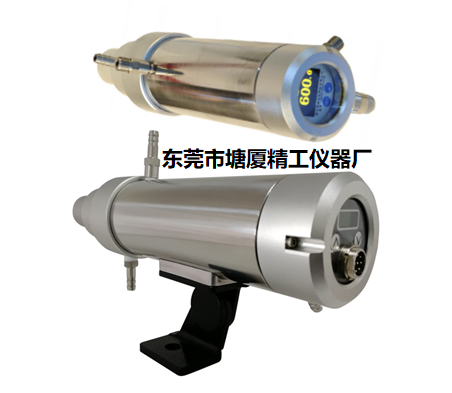

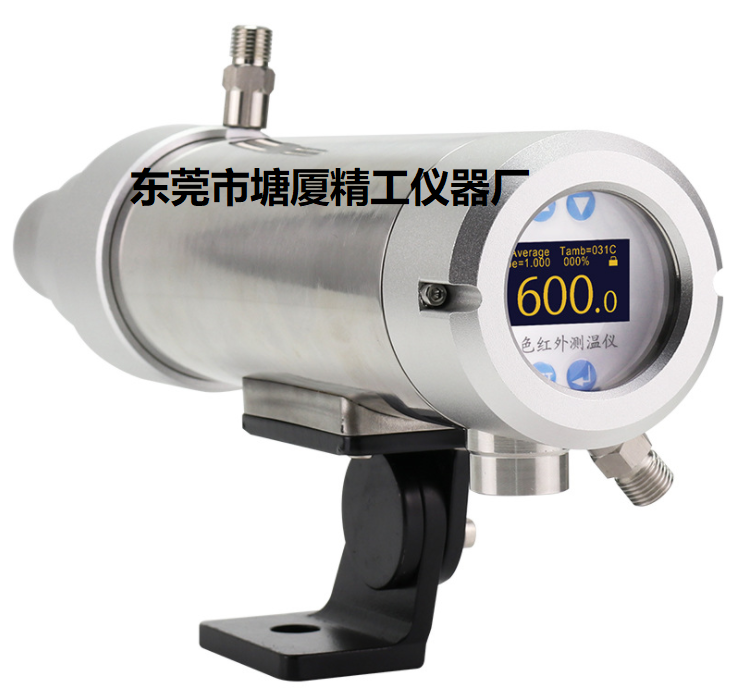

DIT1-XX 紅外單色測溫儀 具有結實的外形設計，采用304不銹鋼材料機芯（機芯直徑58mm），標配不銹鋼防護套，帶吹掃和冷卻功能，進口密封部件采用耐高溫橡膠件，達到IP65防護等級，適用于各種工業鋼廠及半導體真空爐或熱風爐火純工作場合。軟硬件智能設計，適用于高速百萬倍信號的網格CPU處理器，可以滿足用戶對紅外測溫儀測量精度、測量重復性高、帶瞄準方式、高速信號微機處理超快速響應等功能。
DIT1-XX 紅外單色測溫儀廣泛應用于冶金行業（線棒材、熱軋板、鍛造）和鑄造行業，水泥窯，感應加熱，單晶硅和多晶硅等各種工業場合溫度的測量。
DIT1-1XX 紅外單色測溫儀產品特點
o 紅外測溫儀測溫范圍覆蓋300℃～2500℃
o 紅外測溫儀測溫精度可達0.5%,重復精度為2℃
o 紅外高溫計響應時間5ms～99.99s可調
o 紅外測溫儀分辨率0.1℃
o 紅外高溫計 采用可調焦鏡頭，測量距離0.35m至無窮遠
o 紅外測溫儀1：1高亮度綠色LED光源或目鏡瞄準，清晰顯示被測目標的位置及大小。
o 紅外測溫儀 對探測器采用PID恒溫控制，消除環境溫度對測量的影響
o 紅外測溫儀采用工業級OLED屏為顯示界面，人機界面友好
o 紅外測溫儀多功能的外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及1路RS485通訊接口
紅外線傳輸信號可抗2500VDC脈沖群干擾
技術參數
|
鍍鋅線、線棒材、熱軋鋼坯、鍛造、熔鑄爐，水泥窯爐，真空感應加熱爐，單晶硅爐、多晶硅爐、熱風爐、燒結爐 |
||||||||
|
測溫范圍（℃） |
600～1600 |
700～2200 |
800～2500 |
250～1100 |
300～1400 |
350～2200 |
50～800 |
100～700 |
|
探測器 |
Si(硅光電池) |
InGaAs(銦鎵砷) |
PbS(硫化鉛) |
InGaAs（擴展 |
||||
|
工作波長 |
（0.85～1.1）μm |
（1.45～1.7）μm |
（2.0～2.8）um |
（2.0～2.6）um |
||||
|
主要應用 |
熱軋、金屬鍛造、鑄造、 |
熱軋、鍍鋅線、 |
有色金屬加工、感應加熱、涂層 |
|||||
|
距離系數 |
100：1 |
100：1或200:1 |
60：1 |
100：1 |
100：1或 |
100：1 |
||
|
測量距離 |
0.35m至無窮遠可調 |
|||||||
|
測量精度 |
±0.5%tm℃（tm為測溫范圍上限值） |
|||||||
|
溫度分辨率 |
0.1℃ |
|||||||
|
重復精度 |
±2℃ |
|||||||
|
單色系數 |
0.100～1.000，步距0.001可調 |
|||||||
|
響應時間 |
5ms～99.99s可調 |
20ms～99.99s可調 |
||||||
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，掉電保護等功能 |
|||||||
|
輸出 |
多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選）， |
|||||||
|
模擬量12bit輸出4mA～20mA，分辨率1℃，最大負載600Ω |
||||||||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制， |
||||||||
|
PNP電平輸出（輸出電流100mA，帶過載保護） |
||||||||
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
||||||||
|
顯示方式 |
采用自發光工業級OLED顯示屏 |
|||||||
|
供電電源 |
DC（20～30）V，功耗：5W（24V@200mA），帶過壓、過流、短路保護， |
|||||||
|
預熱時間 |
內置恒溫加熱器，通電10min后測溫 |
|||||||
|
瞄準方式 |
內置可見高亮度綠燈或目鏡瞄準 |
|||||||
|
接口 |
采用德國binder密封插頭和12芯高溫屏蔽電纜（長度2.5m） |
|||||||
|
使用環境 |
-30℃～+55℃，不帶水冷；-30℃～+120℃，帶水冷 |
|||||||
|
防護等級 |
IP65 |
|||||||
DIT2-XX紅外比色測溫儀:采用雙色測溫方法，即通過目標物體輻刺的兩個紅外波段的能量比值來確定被測物體的溫度。因測量結果取決于兩個波段輻刺功率之比，所以，輻射能最的部分損失對測是結果沒有影響，可克轂傳輸介活有灰塵、煙喜、水汽，視場局部速擋和測是距商查化造成的幕射能量意減而引起的測是誤差，特別活用于相對惡劣的測溫環境
DIT2-XX紅外比色測溫儀金屬熱加工付程中，金屬表面不可避免會快速第化形成氧化層，化層會融溫度查化脫落或者被型(例乳鋼生產線)，被型氧化皮和金屬本體形成回睡，使得氧化是的溫度低于金屬本體溫度。雙色測溫儀可以很好的克服因此引起的測是誤差，使得生產工藝數據可靠且商散性小，便于工藝分析。
比色測溫對于真空或保護氣體加熱系統也具有優勢，可以克服坡璃窗口材料引起的測基誤差，讓測都信更接近真值
DIT2-XX比色測溫儀具有目視瞄準系統，非常方便用戶安裝及實時查看測溫儀是否對準目標，對于密封環境的測量系統，目視瞄準還可以作為爐內工況的觀察窗口.
DIT2-XX紅外比色測溫儀真有豐富的功能，實時高亮溫度測最值顯示，用戶可選測最方式，測量模式，測溫速度，輸出規格設置，充全滿足客戶各種現場使用需求。人機交互簡單，方便，
DIT1-XX紅外單色溫度計在使用過程中，會遇到以下幾種原因引起的測量誤差:
1、材料菜化表面狀態發生改變，或者范化物和原材開公而引起較大的測最娛差
2、材料本身發射率較低而引起的測量誤差
3、滿量環境惡劣(粉塵，煙露，水蒸氣等)而引起的測最誤差
4、測量孔徑不能充全滿足測溫儀的視場需求而引起的測量誤差
