產品編號：P01160577
產品介紹

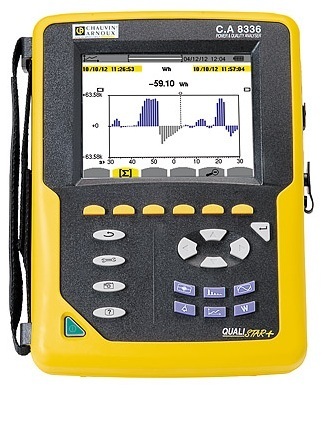

CA8335（Qualistar +）是法國CA公司最新推出的三相電能質量分析儀，繼承了CA8334簡潔的人機操作界面（引入全新中文操作菜單）、外型、結構及防震設計；輸入部分，電流鉗輸入接口增加為4路（可測 ABC三相及中性線電流），電壓輸入接口增加為5路（可測ABC三相及中性線對地電壓），是專為各行業電力部門的現場技術人員設計，用于單相或三相配電電網的電能質量測量、診斷與分析。
采用內置2G SD內存卡，最多可同時儲存50組屏幕截圖、300組瞬態電壓/電流圖（如瞬態過電壓及電壓降等）以及10,000組告警記錄（40個電量參數可選）。在趨勢圖模式（記錄模式）中，可同時對所有測量參數，以1s的時間間隔，儲存長達近一個月的的趨勢曲線記錄。
產品特點
1.各相電壓真有效（TRMS）值測量：達1000 Vrms AC/DC
2.各相電流真有效（TRMS）值測量：可至6500 Arms（依據電流鉗型號）
3.頻率測量范圍：40至69Hz
4.電流鉗直接測量中性線電流
5.電壓及電流波峰因數計算
6.變壓器K因數計算
7.電壓短時閃變計算
8.三相電壓、電流不平衡度計算
9.電壓、電流或功率諧波相位角和諧波含有率測量（相對基波），至50次諧波
10.諧波模式下，各次諧波含量序列排列顯示，并計算總諧波畸變率
11.實時三相電壓/電流相位圖顯示（包含各相有效值和相角）
12.測量各相有功、無功及視在功率值及其三相總值
13.功率因數、位移功率因數及正切因數計算顯示
14.暫態（瞬時）模式下，可記錄（帶時間標記）瞬時的電壓電流干擾波形：如電壓驟升、驟降及中斷等
15.在趨勢圖模式下，可記錄儲存所有參數（每1秒記錄一次）達一個月
16.電動機啟動電流過程監測記錄（約一分鐘）
17.內置2GB SD內存卡
18.配置USB通訊接口，標配中文化Power Analyzer Transfer（PAT）軟件，可用于組態設置儀器、將測量記錄數據導入PC，轉換數據為Excel格式等，并可實時顯示各電量參數及波形圖、相位圖等
19.可選購DataView軟件（已中文化），用于自動生成EN50160格式報表
20.內置可充電鎳氫電池組，外接AC電源適配器后，自動充電
產品應用
1.高低壓變配電室內的主變壓器、及各供電回路的電能質量檢測
2.醫療設備、電子精密設備、及主要生產設備用電的電能質量測量、診斷，進行預防性維護檢測
3.診斷確認諧波來源，是由電源端引入或是負載端發出
4.供電回路的電力功率分配驗證
5.測量并記錄電力系統的負載曲線（kW、VAR、VA）
6.供電回路電能計量（kVAh, VARh, kWh），進行節能改造分析
7.開關柜/配電盤和其它電氣設備、旋轉電機設備的故障分析
8.電動機啟動電流過程分析
9.診斷確認電力變壓器的K因數
| 法國CA8335電能質量分析儀-技術參數 | |
| 通道數 | 4U/4I |
| 電壓（有效值AC+DC） 線電壓 | 10V ~ 2000 V |
| 相電壓 | 10V ~ 1000V |
| 電流（有效值AC+DC） | 100mA ~ 6500A |
| MN鉗頭 | MN93：2 ~ 240A； MN93A：0.005A~5A/1A~120A |
| C鉗頭 | 3A~1200A |
| AmpFLEX或MA鉗頭 | 30A ~ 6500A |
| PAC鉗頭 | 10A ~ 1000AAC/ 10A~ 1400ADC |
| 頻率 | 40Hz ~ 69Hz |
| 電力電量參數 | W，VA，var，PF，DPF，cosφ，tanφ |
| 電能參數 | Wh，varh，Vah |
| 諧波 | 有 |
| THD | 有，0 ~ 50 次，各相 |
| 專家模式 | 有 |
| 暫態記錄次數 | 300 |
| 電壓閃變 | 有 |
| 啟動電流模式 | 有，> 1分鐘 |
| 三相不平衡度 | 有 |
| 記錄（所有參數，每秒記錄1點） | 1個月 |
| 最小/最大記錄值 | 有 |
| 告警 | 40種不同類型10000次 |
| 電流傳感器識別 | 8+ |
| 峰值 | 有 |
| 相量圖顯示 | 自動 |
| 顯示屏 | 1/4 VGA LCD彩屏，320 x 240 , 對角線 148mm |
| 截屏快照容量 | 50個 |
| 電氣安規 | IEC 61010 1000V Cat III / 600V CAT IV |
| 菜單語言 | 20種，含中文 |
| 通訊接口 | B型USB |
| 電源 | 9.6V鎳氫可充電電池，外部充電器/600V CAT IV |
| 外形尺寸 | 240 x 180 x 55 mm |
| 重量 | 1.9kg |
